Заміна тачскріна та LCD на iPad Mini 2
iPad Mini 2 – перший планшет, на який був новий тип дисплея Retina. Матриця дуже високотехнологічна на свій час і має щільність пікселів 326ppi, з роздільною здатністю 2048x1536! Це більше, ніж у сучасних андроїд планшетах.
Принцип пристрою дисплейної частини iPad Mini 2 дуже простий: LCD та тачскрін між собою не склеєні, що дає можливість робити заміну тачскріну без заміни матриці. До речі, така будова планшетів починається з iPad mini 1 та закінчується на iPad Mini 3 .
Наш клієнт приніс планшет, який після падіння перестав показувати нормального вигляду картинку, плюс до цього був розбитий тачскрін. Після погодження термінів та вартості ремонту, клієнт вирішив привести планшет у первозданний вигляд.
Процес ремонту iPad Mini 2

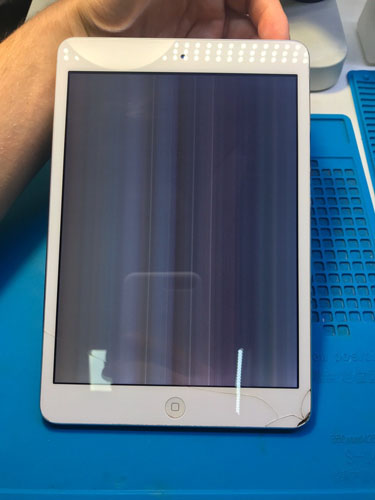

Отже, бачимо вихідний стан пристрою:
- розбите скло, він же тачскрін та сенсор
- Після падіння пошкоджений LCD, він же дисплей, екран та матриця
Приступаємо до розбирання Mini 2. Спочатку слід нагріти та відклеїти тачскрин. Заводський скотч дуже важко відклеюється від корпусу, у таких випадках використовується нагрівальна платформа або "сепаратор".

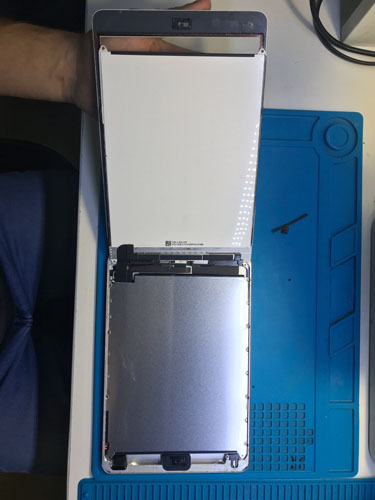

Після того, як тачсрин відклеєний, відкручуємо LCD матрицю та займаємося відключенням шлейфів від плати.

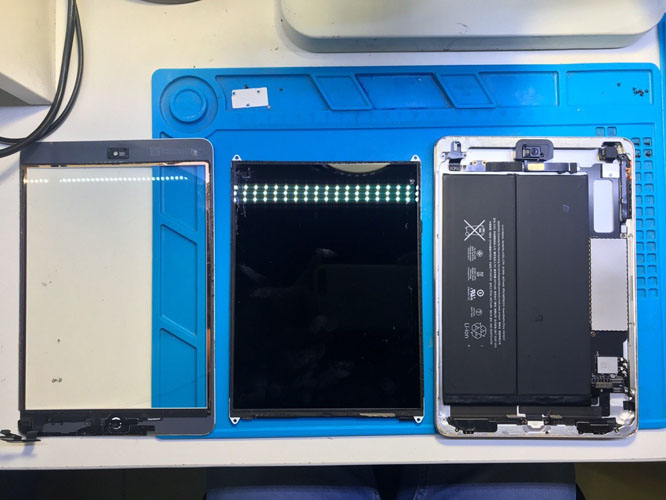

На фото ми бачимо (зліва направо) тачскрін, LCD матрицю, корпус планшета. Після цього виду пошкодження запчастини не підлягають ремонту і йдуть в утилізацію.

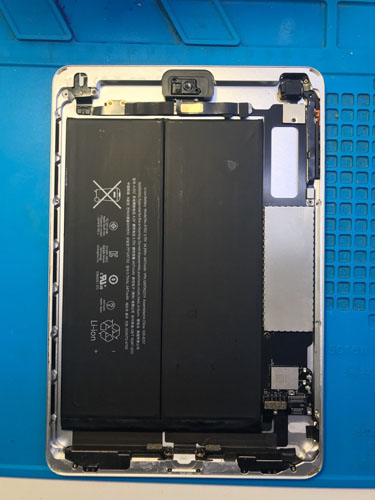

Наступний етап – ретельна підготовка корпусу планшета до проклеювання, потрібно його вичистити від залишків старого клею. У деяких випадках, після падіння корпус деформується і установка нового тачскріна ускладнюється, тоді доводиться за допомогою спеціалізованого інструменту інструменту вирівнювати корпус.

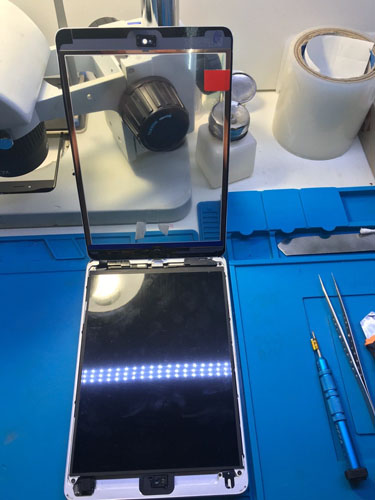

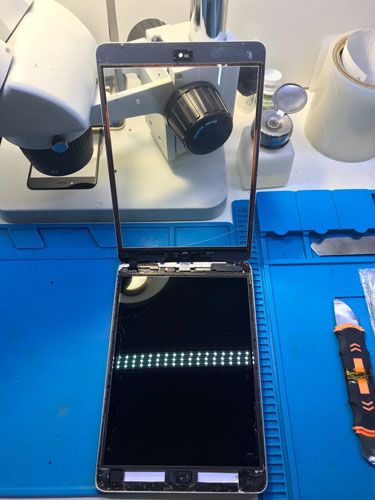

Все готове для складання. Підключаємося LCD матрицю, після неї підключаємо Тачскрін. Збираємо, скручуємо захисні екрани та проклеюємо тачскрин скотчем + клеєм. Для остаточного висихання потрібно близько 3-4 годин.

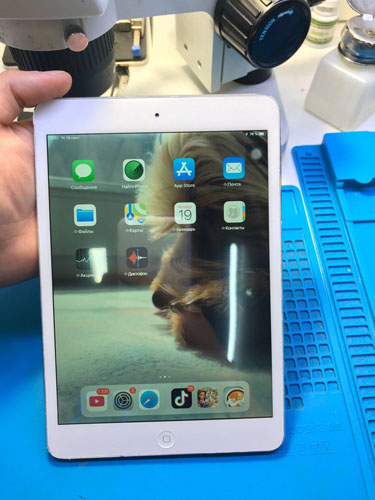

Через 3-4 години виконуємо повторне тестування пристрою з подальшим оповіщенням клієнта про його готовність)
